Miért váltanak a gyártók teljesen automatizált tápkábel-összeszerelő gépsorra?
A Teljesen automatizált tápkábel-összeszerelő sor lecseréli a kézi vágó-, csupasz-, krimpelő- és fröccsöntő állomásokat szinkronizált robotmodulokra, amelyek egyetlen folyamatos áramlásban mozgatják a vezetéket a nyers huzalról a kész, tesztelt dugóra. Ez az eltolódás azért fontos, mert a tápkábel gyártása természeténél fogva nagy mennyiségű és ismétlődő jellegű, és még a krimpelési mélységben vagy a vezeték csupaszítási hosszában fellépő kis kézi inkonzisztenciák is terepi hibákhoz, garanciális igényekhez vagy a tanúsítvány elutasításához vezethetnek.
A fő előnye az átviteli sebesség és az ismételhetőség. Egy jól hangolt automatizált vonal műszakonként több ezer kész zsinórt képes kiadni, miközben olyan mérettűréseket tart, amelyeket a kézi állomások nem tudnak következetesen megfeleltetni. A félautomata cellákról teljesen automatizált cellákra átalakító gyárak rendszerint kétszámjegyű napi teljesítménynövekedésről számolnak be, az utánmunkálási arány mérhető csökkenése mellett, mivel minden krimpelési, hegesztési és formázási ciklus ugyanazokat a programozott paramétereket követi, ahelyett, hogy a kezelő képességeitől függne.
Hogyan a Teljesen automatizált tápkábel-összeszerelő sor Működik

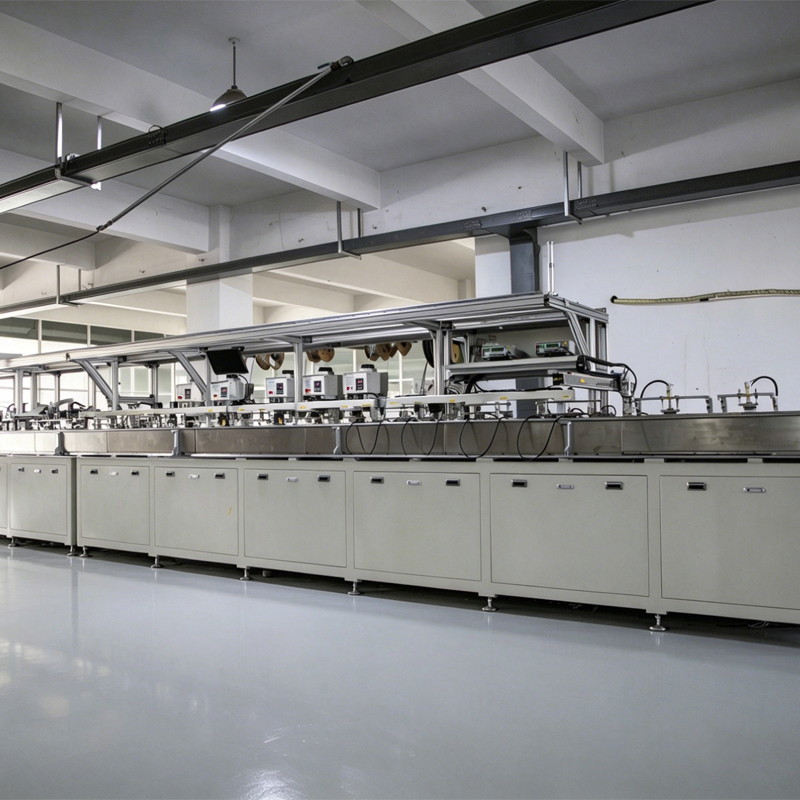

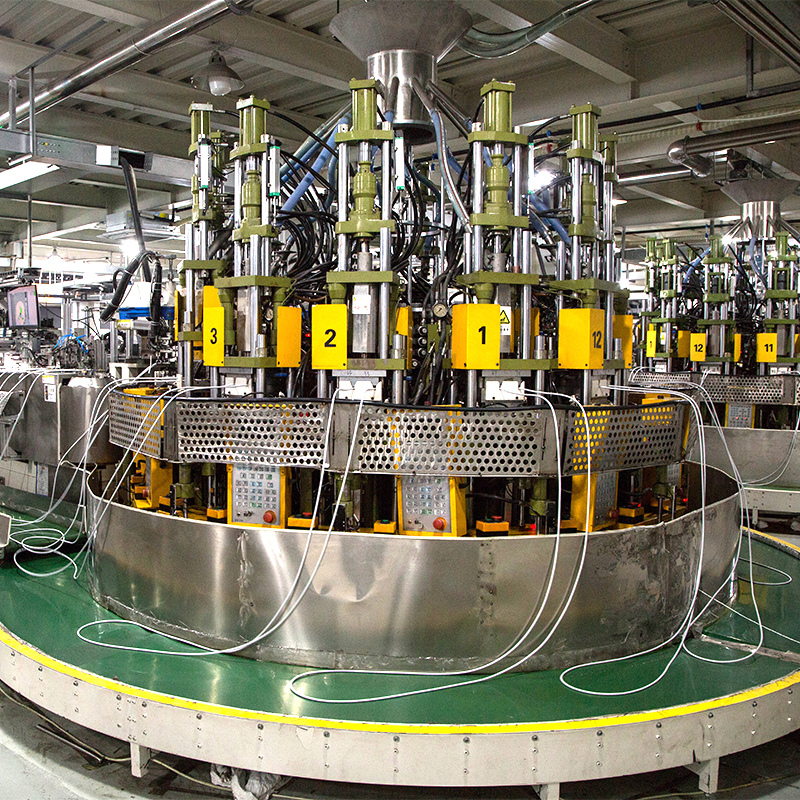

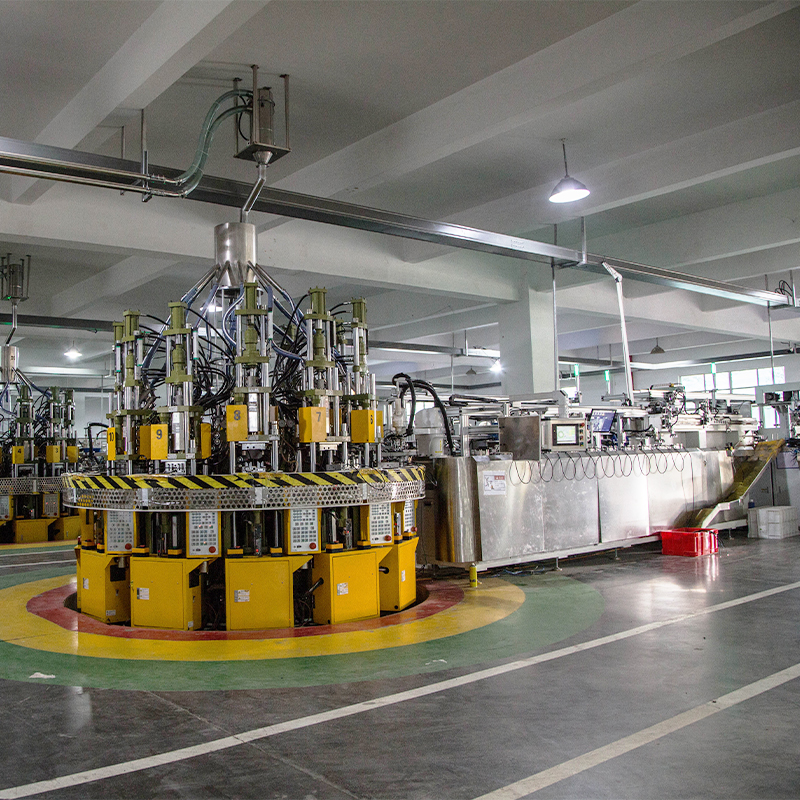

A folyamatot a szállítószalagok vagy forgó indexelő asztalok által összekapcsolt dedikált állomások sorozataként szervezik, így a vezeték automatikusan halad előre minden egyes művelet ellenőrzése után.
Alapfeldolgozó állomások
- Huzalelőtolás és precíziós vágás a megadott kábelhosszra
- Kétvégű csupaszítás a vezetők szabaddá tételéhez a rézszálak bevágása nélkül
- Sorkapocs krimpelés vagy ultrahangos hegesztés a biztonságos elektromos csatlakozás érdekében

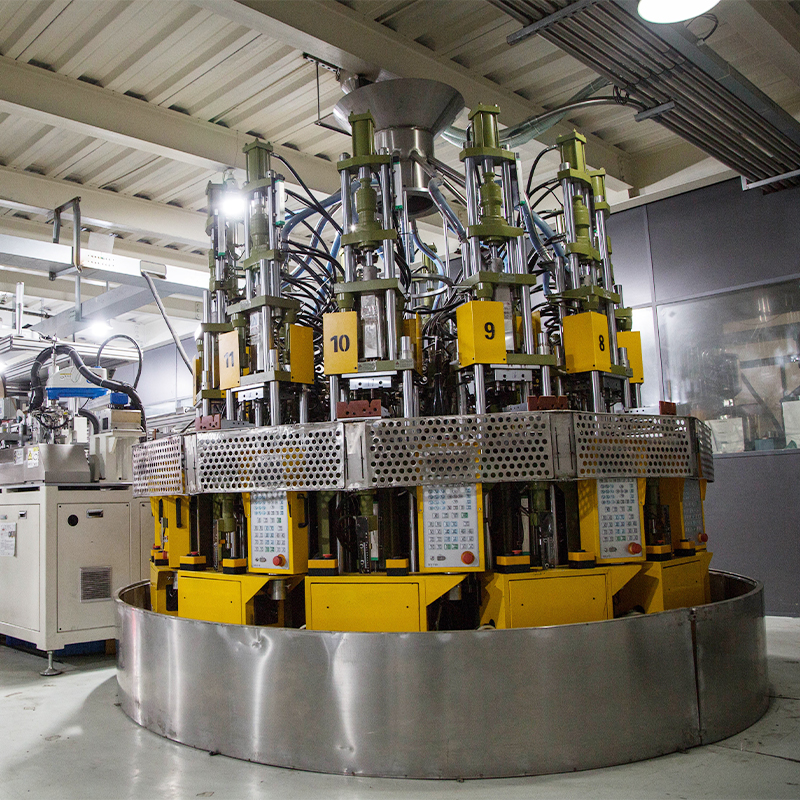

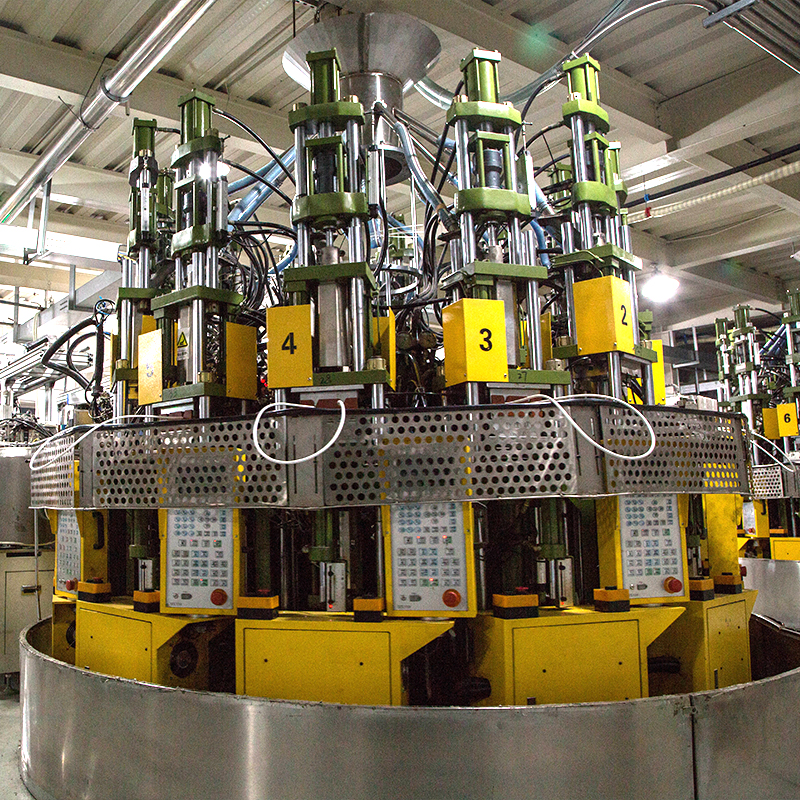

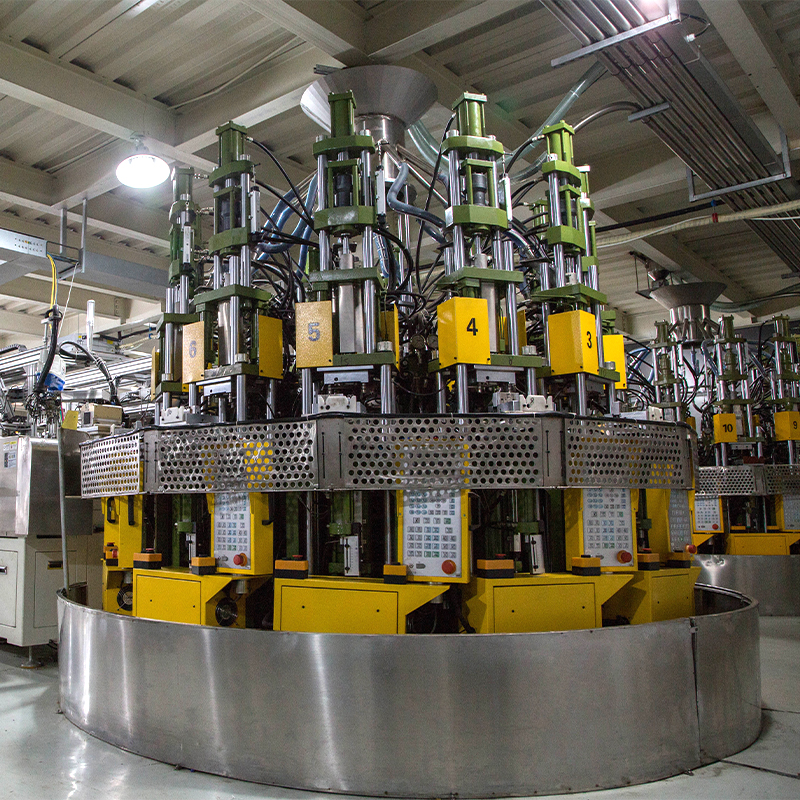

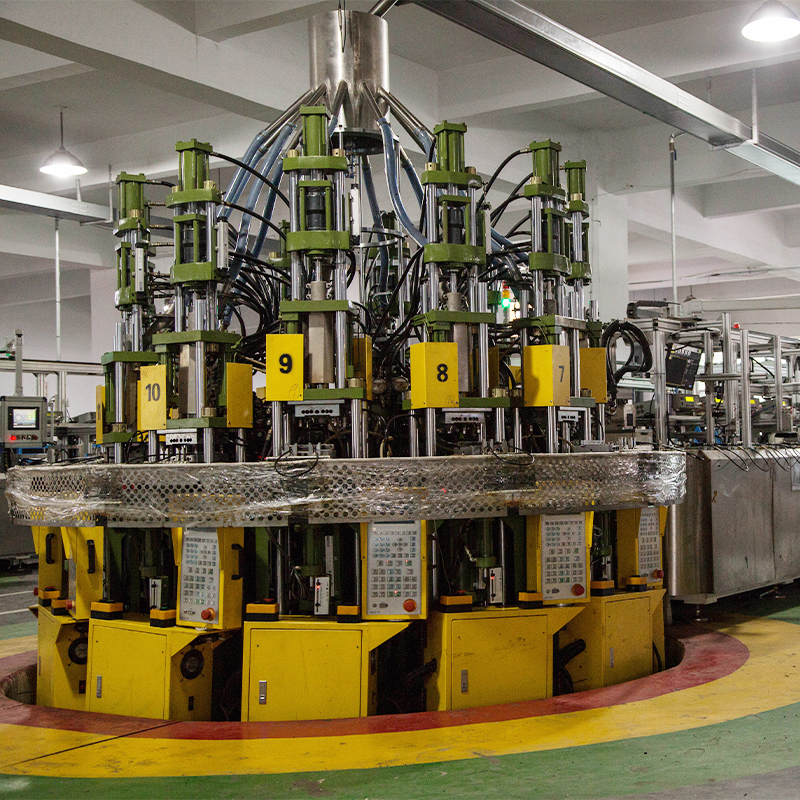

- Dugja be a test fröccsöntését vagy mechanikus szerelvényét a préselt kapcsok köré
- Soron belüli elektromos tesztelés, beleértve a folytonosságot, a dielektromos ellenállást és a polaritás ellenőrzését
- Automatikus címkézés, tekercselés és csomagolás
Mivel a tesztelést közvetlenül a sorba ágyazzák, nem pedig külön offline kötegelt lépésként, a hibás egységeket megjelölik és azonnal kidobják, megakadályozva, hogy elérjék a csomagolást. Ez a beépített minőség-ellenőrzés az egyik fő oka annak, hogy az automatizált vonalakat előnyben részesítik olyan vezetékeknél, amelyeknek meg kell felelniük az UL, VDE, CCC vagy SAA tanúsítási követelményeknek.
Az anyagválasztás és annak hatása a vonal teljesítményére
Az automatizált vezeték csak annyira megbízható, mint a kábelköpeny és a rajta áthaladó szigetelőanyag. Az inkonzisztens PVC-vegyületek azt okozhatják, hogy a csupaszító állomások maradék szigetelést hagynak a vezetőkön, vagy éppen ellenkezőleg, a réz bemetszését okozhatják, mindkettő kioldó selejteket okoz az elektromos vizsgálóállomáson. Szállítók, mint pl Hejin Electronics Technology Co., Ltd. A 2010-ben alapított és egy 20 000 négyzetméteres létesítményben hat belső keverővel ellátott, teljesen automatizált keverősorokat üzemeltető, környezetbarát, égésgátló, szigetelő és burkoló PVC-keverékeket állít elő, amelyeket kifejezetten a nagy sebességű vezeték- és kábelberendezések stabil teljesítményére terveztek, és éves kapacitása 120 000 méter.
A köpenykeverék keménységének és rugalmasságának a csupaszító penge beállításaihoz való hozzáigazítása csökkenti a mikrobevágásokat a vezetőszálakon, ami viszont csökkenti a meghibásodási arányt a dielektromos ellenállás-tesztnél – ez gyakran a legnagyobb hulladékforrás a tápkábel-vezetékeken.
Vonal hatékonyságának mérése: kulcskimeneti mérőszámok
Az automatizálásba való befektetés előtt a gyártók általában összehasonlítanak néhány teljesítménymutatót a kézi és az automatizált beállítások között, hogy igazolják a tőkeköltséget.
| Metrikus | Kézi összeszerelés | Teljesen automatizált vonal |
|---|---|---|
| Soronként szükséges operátorok | 6–10 | 1–2 |
| Méretkonzisztencia | Operátorfüggő | Programvezérelt, ismételhető |
| Beépített elektromos tesztelés | Kötegelt, offline | 100% soron belüli tesztelés |
Az ipari méretekben gyártott létesítmények jól szemléltetik, mit lehet elérni a teljes automatizálással: Cixi Wanneng Electron Co., Ltd. , 1995-ben alakult, okos gyárat üzemeltet, amelyről kiderül, hogy több mint 600 000 darab naponta , amelyet több mint 100 mérnök és tanúsítvány támogat, köztük UL, VDE, CCC, SAA, UKCA, CE, RoHS és REACH, amely háztartási készülékeket, orvosi berendezéseket és elektromos szerszámokat szolgál ki.
Automatizált vonal kiválasztása különböző kábeltípusokhoz
Nem minden tápkábel igényel ugyanazt a szerszámot. A vonalkonfigurációnak meg kell felelnie a csatlakozó szabványnak és a gyártandó kábelhossznak.
- A regionális dugaszszabványok (USA, EU, UK, AU) mindegyikhez külön szerszámszerszámok és terminál-présprofilok szükségesek.
- A 0,5 mm²-től a nehezebb átmérőjű kábelek keresztmetszete állítható csupaszítási és krimpelési erőt igényel
- Az orvosi és ipari alkalmazások gyakran további nyomon követhetőségi jelölést és szigorúbb ellenállási feszültség küszöbértékeket igényelnek
A teljes házon belüli képesség, a rézhuzal húzásától a dugaszöntésig, lehetővé teszi a gyártó számára, hogy gyorsan beállítsa ezeket a paramétereket anélkül, hogy a külső komponensekre várna, ami lerövidíti az átállási időt a vezetéktípusok vagy a csatlakozó szabványok közötti váltáskor.
Gyakran Ismételt Kérdések
Q1: Mekkora az alapterület a teljesen automatizált tápkábel-összeszerelő sor jellemzően igénylik?
Az elrendezések az állomások számától függően változnak, de a legtöbb lineáris vagy forgó konfiguráció a szabványos két- és háromvezetős vezetékekhez a gyártási padlótól számított 15–30 méteren belül elfér, beleértve a bejövő orsók és a kimenő csomagolások pufferzónáit.
2. kérdés: Kezelhet-e egy vonal több csatlakozós szabványt, például az egyesült államokbeli és EU-csatlakozók közötti váltást?
Igen, feltéve, hogy a vonal gyorsan cserélhető formakészleteket és állítható krimpelő szerszámokat használ; az átállás általában egy meghatározott beállítási ablakot vesz igénybe, nem pedig egy teljes újraszerszámozást, bár a pontos idő a berendezés gyártójának tervezésétől függ.
3. kérdés: Mi okozza a legtöbb elutasítást az automatizált tápkábel vonalán?
A visszautasított anyagok többsége két forrásra vezethető vissza: az inkonzisztens szigetelőkeverékre, amely csupaszítási hibákhoz vezet, és a rosszul beállított krimpelő matricákhoz, amelyek rossz érintkezést okoznak a kapocs és a vezető között – mindkettőt a soros elektromos tesztelés célja, hogy a csomagolás előtt elkapja.
